首页 > 供应产品 > 氮气流量计/氩气流量计/氦气流量计

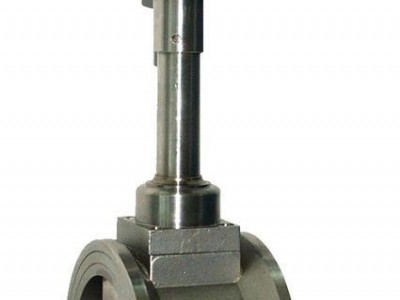

氮气流量计/氩气流量计/氦气流量计
浏览: 844
品牌: 国润
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-06-03 00:39

详细信息
氮气流量计/氩气流量计/氦气流量计

一、氮气流量计/氩气流量计/氦气流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的。氮气流量计/氩气流量计/氦气流量计

二、产品特点:

           1. 无可动部件,长期稳定,结构简单便于安装和维护

           2. 采用消扰电路和抗振动传感头,具有一定抗环境振动性能

           3. 采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上

        4.由软件对仪表系数非线性进行修正,提高测量精度

        5.压力损失小,量程范围宽

        6. 采用EEPROM对累积流量进行掉电保护,保护时间大于10年

二、氮气流量计/氩气流量计/氦气流量计工作原理

        在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。

  参数及要求

  ◆测量介质: 气体、液体、蒸气

  ◆ 连接方式:法兰卡装式、法兰式、插入式

  ◆口径规格 法兰卡装式口径选择 25,32,50,80,100

  ◆法兰连接式口径选择 100,150,200

  ◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

  正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3

  ◆测量精度 1.0级 1.5级

  ◆被测介质温度:常温–25℃~100℃

  ◆高温–25℃~150℃ -25℃~250℃

  ◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V

   ◆脉冲占空比约50%,传输距离为100m

  ◆脉冲电流远传信号 4~20 mA,传输距离为1000m

   ◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃

   ◆材质 不锈钢, 铝合金

   ◆电源 DC24V或锂电池3.6V

   ◆防爆等级 本安型iaIIbT3-T6

   防护等级 IP65 涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

   该仪表采用差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。

   涡街流量计的测量原理饱和蒸汽流量测量在80年代人们普遍采用标准孔板流量计,但从流量仪表发展状况来看,孔板流量计尽管其历史悠久、应用范围广;人们对它的研究也充分,试验数据完善,但用标准孔板流量计来测量饱和蒸汽流量,它仍存在一些不足之处:其一,压力损失较大;其二,导压管、三组间及连接接头容易泄漏;其三,量程范围小,一般为3比1,对流量波动较大易造成测量值偏低。而涡街流量计具有结构简单,涡街变送器直接安装于管道上,克服了管路泄漏现象。另外,涡街流量计的压力损失较小,量程范围宽,对饱和蒸汽测量量程比可达30比1。因此,随着涡街流量计测量技术的成熟,涡街流量计的使用越来越受到人们的青睐。

氮气流量计/氩气流量计/氦气流量计

三、氮气流量计/氩气流量计/氦气流量计用途

本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量

四、氮气流量计/氩气流量计/氦气流量计技术参数

公称通经(mm)

15,20,25,40,50,65,80,100,125,150,200,250,300

仪表材质

1Cr18Ni 9Ti

公称压力(Mpa)

PN1.6Mpa;PN2.5Mpa; PN4.0Mpa

被测介质温度(℃)

-40~+250℃ ;-40~+350℃

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

测量液体:示值的±0.5



  测量气体或蒸汽:示值的±1.0、±1.5

量程比

1:10;1:15

阻力损失系数

Cd<2.6

输出信号

传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V



  变送器:两线制4 ~ 20mADC电流信号

供电电源

传感器:+12VDC 、+24VDC(可选)



  变送器:+24VDC



  现场显示型:仪表自带3.2V锂电池

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

≤500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

允许振动加速度

1.0g

氮气流量计/氩气流量计/氦气流量计
