| 一、用途：

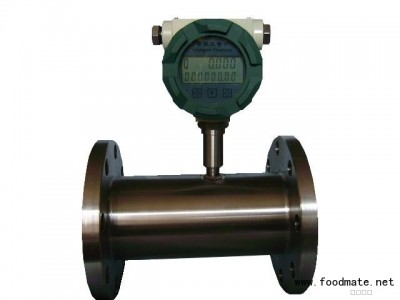

GRLWGY涡轮流量传感器与显示仪表配套组成智能涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。 |
二、特点：
★ 压力损失小，叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置，并可显示在lcd屏上，lcd屏直观清晰，可靠性高。
★ 采用eeprom对累积流量、仪表系数进行掉电保护。保护时间大于10年。 |
三、主要技术参数:
★ 流量计规格，基本参数和性能指标
（见表二）
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5%～95%;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86kpa～106kpa;
5、 防爆等级：ibⅱbt4.
★ 信号传输距离：传感器至显示器的距离可达1000m。 |  |  |  | | lwgb系列法兰连接方式 | lwgb系列螺纹连接方式 | lwgy系列法兰连接方式 |  | | | | lwgy系列螺纹连接方式 | lwy-x系列法兰连接 | lwy系列螺纹连接 | | |
四、 电气特性：
1、 显示方式：
（1）lwgy 远传显示：脉冲输出（配显示仪表）；
（2）lwy 现场显示：7位lcd显示累积流量，单位（m3）
7位lcd显示瞬时流量，单位（m3/h）
（3）lwgb 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）lwgy 脉冲输出，p-p值由供电电源确定；
（2）lwy 可带脉冲输出或4~20ma两线制电流输出；
（3）lwgb 4~20ma两线制电流输出。
3、供电电源：
（1）lwgy：dc5~24v；
（2）lwy：3v锂电池安装于仪表内部可连续使用八年以上；
（3）lwgb：dc24v。
|
| 五、 仪表结构及安装方式：见（表二）、（图一）、（图二） |
 | | 图 3 |  | | 图 4 | |
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn
（dn为管道内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。
|
六、型号及规格说明：
lw x x- xxx xx
lw 表示涡轮流量传感器；
x x：gy表示远传显示型；
y表示现场显示型；
gb表示变送器；
xxx：表示涡轮流量传感器口径；
xx：b表示防爆型；
e表示夹装式；
如：lwgy-50-be：表示口径为50mm, 防爆、夹装式涡轮流量传感器；
lwgb-50：表示口径为50mm,涡轮流量变送器。 |
| （表二） |
型号
规格 | 公称通径dn（mm） | 流量范围
（m3/h） | 工作压力（mpa） | 安装形式 | l
mm | g | d | d | 孔数个 | | lw-4 | 4 | 0.04-0.25 | 1.6
2.5
4.0
6.3
10.0
15.0
20.0
25.0
| 螺纹(夹装) | 394(50) | r3/8 | | | | | lw-6 | 6 | 0.1-0.6 | 螺纹(夹装) | 430(50) | r3/8 | | | | | lw-10 | 10 | 0.2-1.2 | 螺纹(夹装) | 556(50) | r3/8 | | | | | lw-15 | 15 | 0.6-6 | 螺纹(夹装) | 75(55) | g1 | | | | | lw-20 | 20 | 0.7-7 | 螺纹(夹装) | 85 | g1 | | | | | lw-25 | 25 | 1-10 | 螺纹(夹装) | 100(60) | gr1/4 | | | | | lw-32 | 32 | 1.5-15 | 夹装 | 70 | | | | | | lw-40 | 40 | 2-20 | 螺纹(夹装) | 140(70) | g2 | | | | | lw-50 | 50 | 4-40 | 螺纹(夹装) | 150(70) | | φ150 | φ18 | 4 | | lw-65 | 65 | 7.5-75 | 夹装 | 80 | | | | | | lw-80 | 80 | 10-100 | 法兰(夹装) | 200(90) | | φ160 | φ18 | 8 | | lw-100 | 100 | 20-200 | 法兰(夹装) | 220(110) | | φ180 | φ22 | 8 | | lw-150 | 150 | 30-300 | 法兰(夹装) | 300 | | φ240 | φ22 | 8 | | lw-200 | 200 | 80-800 | 法兰(夹装) | 360 | | φ295 | φ22 | 12 | | |
